ジムニー/ジムニーシエラ/JB64W/JB74W/XC/JC/LEDヘッドライト→純正ハロゲン(H4)ヘッドライト変換ハーネス

※こちらの商品はジムニー/ジムニーシエラの「XC/JC」専用です。同メーカーでも他車種には流用出来ませんのでご注意下さい。

ジムニーXC、ジムニーシエラJCにはLEDヘッドライトが標準装備となっており、新車購入時にもハロゲンヘッドライトは選択出来ません。雨天時、降雪時の視認性の悪さやヘッドライトレンズ面の凍結、LEDではライトの放熱による融雪が出来ない等の理由でハロゲンヘッドライトに換装を試みてもXC/JCとその多のグレードではコネクタ、回路設計、制御機構、搭載モジュール等様々な点が異なっており、他グレードに搭載のハロゲンヘッドライトを単純に取り付けてもオートレベライザの動作不良、オートライトやハイビームアシスト機能の誤作動、モジュールのエラー検出による各警告灯の点灯、Hiビームインジケータの不点灯、H4バルブLo/Hi同時点灯による異常な発熱、各配線の過負荷による溶断や断線、ヒューズ切れ等の色々な不具合が起きます。

当製品はメーカー回路図、実車での検証を基に適切な回路設計を行い、XC/JCのLED仕様車にXL/XG/JLに搭載の純正ハロゲンヘッドライトへの換装を目的とした変換ハーネスと成ります。独自開発のユニット内蔵により換装に必須な全ての要件を満たしており、このハーネスのみでオートライト、オートレベライザ等装備の動作をはじめBCM、CAN通信等の既設のモジュール及びデバイスに一切影響無くご使用頂けます。
純正同等のコネクタを採用し、配線加工は一切不要で全てコネクタ接続の為、お取り付けも説明不要なレベルで車両側ハーネスとヘッドライト間に割り込むのみです。既設の配線を一切傷つけず取り外しも簡単な為、冬季のみハロゲンヘッドライト、夏季にはLEDヘッドライトに戻すといった使い方も可能です。

当商品は先進技術により複雑化する自動車電装にも対応可能な様にメーカー回路図を基に適切な回路設計を行っております。リスクの有る配線加工は一切不要で簡易的にコネクタ接続が可能な車種別専用設計です。
※車種別専用設計の為、他車への流用は出来ません。
※当商品は純正ハロゲンヘッドライト専用の変換ハーネスキットです。

■適合車種
車名：ジムニー(XC)、ジムニーシエラ(JC)
型式：JB64W/JB74Ｗ
年式：2018年7月～現行

■適合車種
車名：ジムニー/ジムニーシエラ
型式：JB64W/JB74W/XC/JC
年式：2018年7月～現行モデル

■仕様詳細
純正同等の各コネクタを使用し、各配線をコルゲート、PVCチューブにてシールド済ですので、断線や熱による劣化等耐久性を考慮した設計です。
複雑な制御の変換をハーネスにて行う為、回路上LED仕様車をハロゲン仕様車と同じ制御方式に変換します。仕組みから変換する事によりリスク無くハロゲンヘッドライトへの変換を実現します。

■商品内容
- 変換ハーネス×2(L/R)

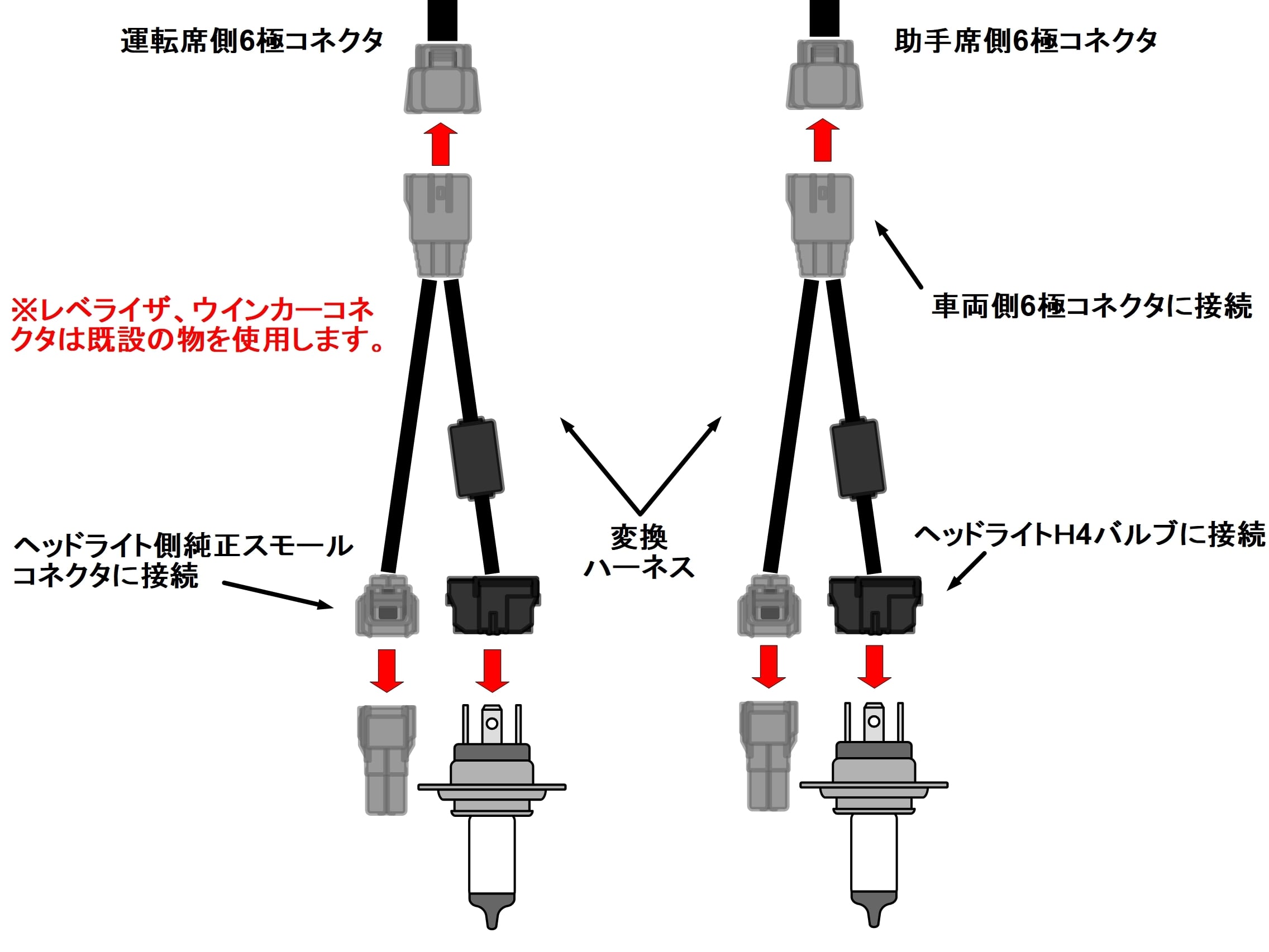

■接続配線詳細
車体側
6Pコネクタ(L/R)×2
ヘッドライト側
H4バルブ3Pコネクタ(L/R)×2
スモールコネクタ(L/R)×2
