EVERY/エブリィ/DA17/ハロゲン(H4)ヘッドライト→純正HID4灯ヘッドライト変換ハーネスキット

エブリィのハロゲン仕様車(H4)からエブリィワゴン純正HIDヘッドライトに交換を考えた際に、コネクタ形状や制御方式が異なる為そのままお取り付けが出来ません。
当商品を車体側の各純正コネクタとHIDヘッドライト間に使用すると、無加工でお取り付けが可能です。
エブリィのハロゲン仕様車は2灯式、純正HID仕様車用は4灯式なので、単純に配線を繋いだだけでは2灯式のままでHiビーム時にLoビームが消灯する状態と成り保安基準に適応しない恐れが有りますが、当商品には4灯化ハーネスが付属しておりますので、純正HID仕様車と同様にHiビーム時にLoビームも同時に点灯する4灯化された状態でお取り付けが可能です。コネクタ仕様の為、謝って接続する様な事も無く配線は簡単です。
※当商品にはバッテリー接続用延長ケーブルが付属します。

エブリィは社外品のヘッドライトが数多くラインナップされていますが、制御方式やコネクタ形状が異なる為ハロゲン用、HID用で設定が分けられています。ハロゲン用の場合、ハロゲンバルブをそのまま使用するのでハロゲン仕様のままですが、当商品の使用でハイグレードなHID仕様のヘッドライトがお取り付け可能です。
※HID仕様車用に設計され、純正コネクタを採用したヘッドライトに限ります。ハロゲン仕様車用に設計されたのヘッドライト、純正コネクタ非対応のヘッドライトには使用出来ません。

■適合車種
車名：エブリィ(バン/ワゴン)ハロゲン(H4)仕様車
型式：DA17V/DA17W
年式：2015年2月～現行

■仕様詳細
純正同等の防水コネクタを使用し、各配線をコルゲート、PVCチューブにてシールド済ですので、断線や熱による劣化等耐久性を考慮した設計です。
4灯化ハーネスは2つのコントロールBOXにて安定した動作を実現。オリジナル基盤を採用する事により、プラスコントロールやアースコントロールと言った車両ごとに異なるライト制御方式に関わらず4灯化を実現。大容量、安定した動作を誇る為、HIDやハロゲン、LEDまで光源を選ばず使用可能です。
常時電源はLo/Hi個別に供給。当商品はボディアースでは無くバッテリーターミナルに接続する仕様なので、電圧降下を防ぎ安定した動作が可能です。

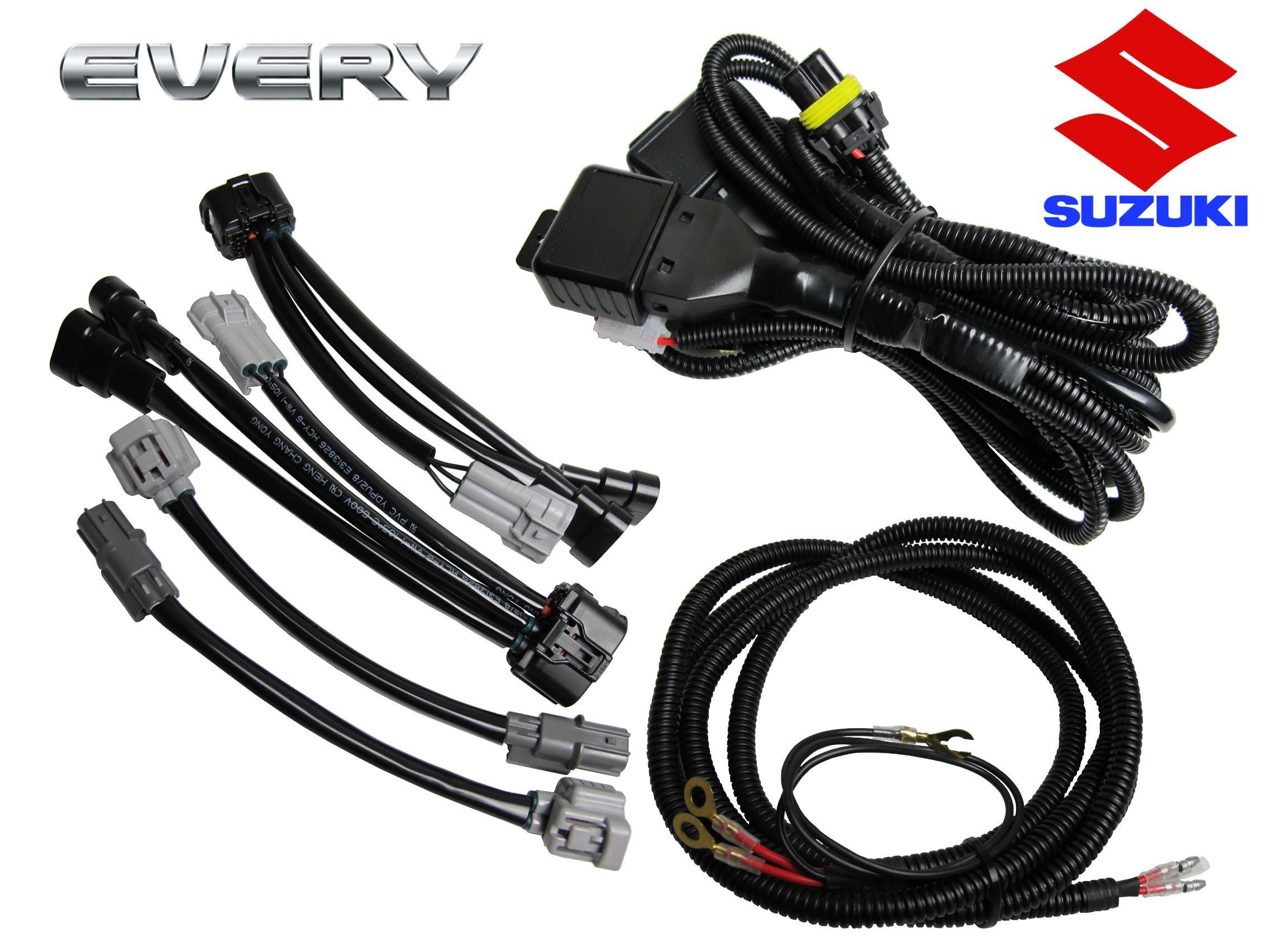

■商品内容
変換ハーネス×2(L/R)
4灯化ハーネス×1
バッテリー接続用延長ケーブル×1

■接続配線詳細
[変換ハーネス]
車体側
レベライザコネクタ(L/R)×2
ウインカーコネクタ(L/R)×2
ヘッドライト側
10Pコネクタ(L/R)×2
ウインカーコネクタ(L/R))×2

[4灯化ハーネス]
車体側　
常時電源(バッテリープラスターミナル)×2
アース(バッテリーマイナスターミナル)×1
ヘッドライト3Pコネクタ(L)×1
変換ハーネス側
Loビーム2Pコネクタ(L/R)×2
Hiビーム2Pコネクタ(L/R)×2

[その他]
スモールは既存のコネクタを接続します。
