ソリオ/デリカD:2/MA26S/MA36S/MA46S/ハロゲン(H4)ヘッドライト→純正HIDヘッドライト変換ハーネスキット

ソリオ MA26S/MA36S/MA46Sのハロゲン仕様車(H4/2灯式)からメーカーオプションの4灯式純正HIDヘッドライトに交換を考えた際に、コネクタ形状や制御方式が異なる為そのままお取り付けが出来ません。
当商品を車体側の各純正コネクタと純正HIDヘッドライト間に使用すると、無加工でお取り付けが可能です。

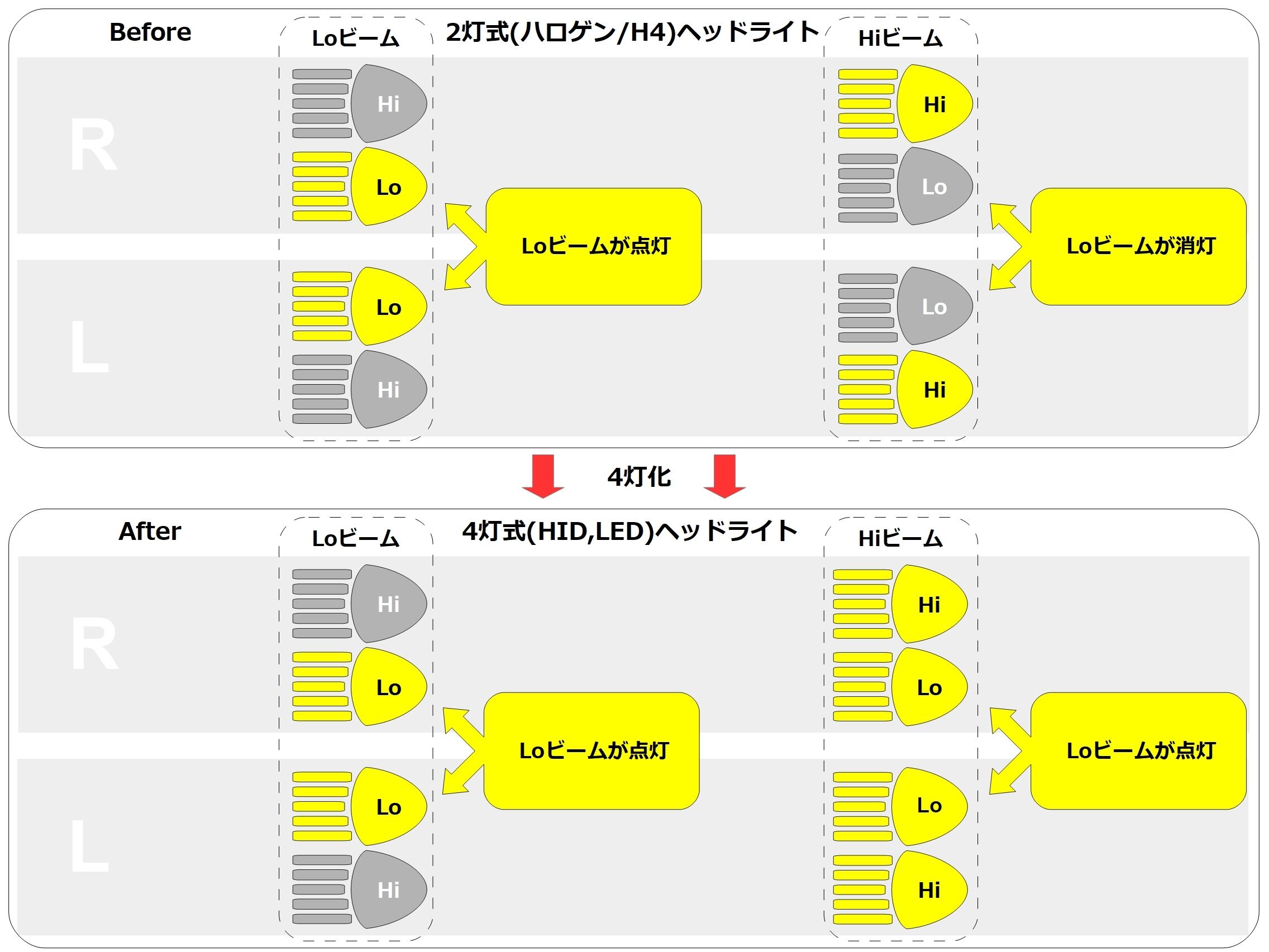

MA26S/MA36S/MA46Sハロゲン仕様車は2灯式、HID仕様車は4灯式なので、単純に配線を繋いだだけでは2灯式のままでHiビーム時にLoビームが消灯する状態と成り保安基準に適応しない恐れが有りますが、当商品には4灯化ハーネスが付属しておりますので、4型純正と同様にHiビーム時にLoビームも同時に点灯する4灯化された状態でお取り付けが可能です。
コネクタ仕様の為、誤って接続する様な事も無く配線は簡単です。

社外品、及び加工品のヘッドライトでも純正HID仕様車用に設計され、純正コネクタを採用したヘッドライトで有れば本商品にて純正品同様にお取り付けが可能です。
※ハロゲン仕様車用に設計されたヘッドライトや、純正コネクタ非対応のヘッドライトには使用出来ません。

■適合車種
車名：スズキ ソリオ ハロゲン(H4)仕様車(三菱 デリカD:2/D:2カスタム)
型式：MA26S/MA36S/MA46S(MB36S/MB46S)
年式：2015年8月～現行(2015年12月～現行)

■仕様詳細
純正同等の防水コネクタを使用し、各配線をコルゲート、PVCチューブにてシールド済ですので、断線や熱による劣化等耐久性を考慮した設計です。
4灯化ハーネスは2つのコントロールBOXにて安定した動作を実現。オリジナル基盤を採用する事により、プラスコントロールやアースコントロールと言った車両ごとに異なるライト制御方式に関わらず4灯化を実現。大容量、安定した動作を誇る為、HIDやハロゲン、LEDまで光源を選ばず使用可能です。
常時電源はLo/Hi個別に供給。当商品はボディアースでは無くバッテリーターミナルに接続する仕様なので、電圧降下を防ぎ安定した動作が可能です。

■商品内容
専用4灯化ハーネス×1
変換ハーネス×2(L/R)

■接続配線詳細
[変換ハーネス]
車体側
スモールコネクタ(L/R)×2
ヘッドライト側
Loビームコネクタ(L/R)×2
スモールコネクタ(L/R)×2

[4灯化ハーネス]
車体側　
常時電源(バッテリープラスターミナル)×2
アース(バッテリーマイナスターミナル)×1
ヘッドライト3Pコネクタ(L)×1
ヘッドライト側
Loビーム2Pコネクタ(L/R)×2
HiビームHB3バルブコネクタ×2(L/R)

[変換ハーネス]
車体側
スモール2Pコネクタ
ウインカー2Pコネクタ
ヘッドライト側
4Pコネクタ

[その他]
レベライザコネクタ(モーター)は既存の物を使用します。

※当商品は配線キットですので完全防水では御座いません。正しい電装知識にて防水及びショート等の対策を行う必要が御座います。
