EVERY/エブリイ/DA17/純正ハロゲン仕様車→純正LEDヘッドライト変換ハーネス

このハーネスキットは、エブリイDA17系の1～6型のハロゲン仕様車に対して、6型以降の純正LEDヘッドライトを配線加工不要で換装可能にする専用変換ハーネスキットです。
パーツ点数が多く複雑な印象を受けるかもしれませんが、インストール時の作業性を重視し、敢えてセパレート可能な構成としています。 すべてコネクタ接続式となっており、直感的な接続が可能。誤接続などのミスが無いように設計されています。

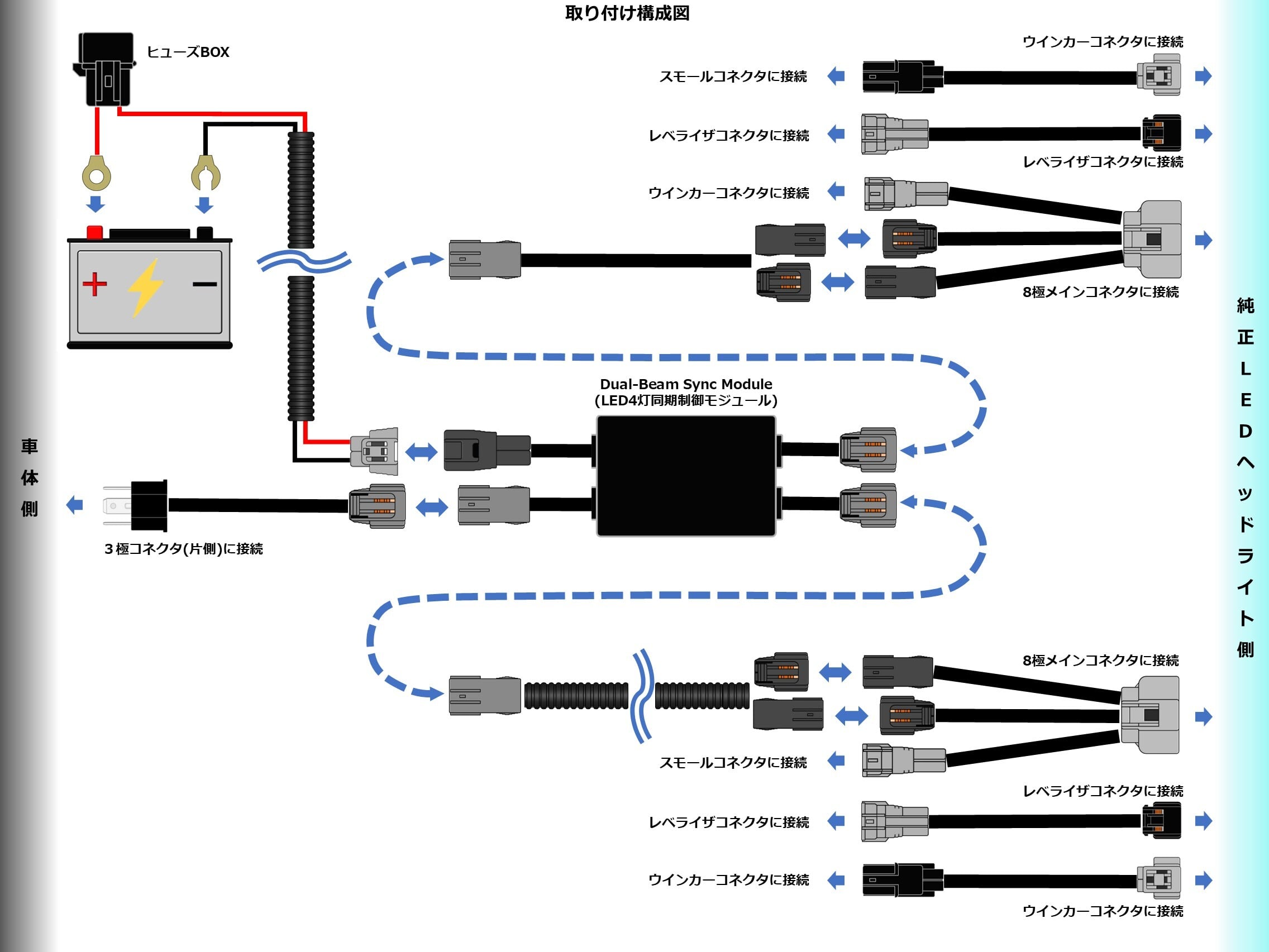

※取付概要は、画像2枚目の構成図をご参照ください。

ゼロベースで設計したDual-Beam Sync Module(4灯同期制御モジュール)を制御の中心に据え、LED光源の制御を同一基板上で同期することで、左右Lo/Hiの4灯化を実現しています。 エブリイの純正LEDヘッドライトは、Lo/Hiで個別のLED光源を搭載しており、他車種によく見られるBi-Beam構造と比べて複雑で、本来は車両側の制御モジュールと高度に連携して動作する設計です。 また、ヘッドライト内蔵のLEDドライバは、Lo/Hi切り替え時などのわずかな電圧変動にも敏感に反応する特性があり、制御モジュールのないハロゲン仕様車に、汎用リレーや配線加工で単純に通電した場合、LEDヘッドライトが故障するリスクは極めて高くなります。 もし故障すれば、エブリイ純正LEDヘッドライトの場合Assy交換となります。 こうしたリスクを排除するため、本製品では車両側との整合性を重視し、Dual-Beam Sync Moduleを基幹とした回路設計を採用しています。

本商品は、近年の先進技術により複雑化した自動車電装にも対応できるよう、メーカーの回路図に準拠し、適切な回路設計を行っております。 リスクのある配線加工は一切不要で、すべてコネクタ接続です。 既設配線のカットや加工は一切不要なため、たとえば「夏季はLED化 → 冬季はハロゲンに戻す」といった使い分けにも柔軟に対応可能です。
※車種別専用設計の為、他車への流用は出来ません。
※本製品は純正LEDヘッドライト専用です。社外品、純正互換品には使用できません。

■適合車種
車名：エブリイ 純正ハロゲン仕様車
型式：DA17系
年式：2015年2月～現行
※適合について
エブリイDA17系はマイナーチェンジ(MC)を繰り返す中で、車両の仕様も細分化されています。 当方ではそれらの仕様を把握しておりますが、実際にお取り付けされる車両情報が無ければ、正確な適合確認が行えず、誤作動やトラブルの原因となる可能性がございます。
たとえば1型～6型のハロゲン仕様車でも、それぞれ仕様ごとの違いに応じて、配線構成や接続仕様を最適化しています。バリエーション選択のお間違いが無いようお願いいたします。

■仕様詳細
純正同等の各コネクタを使用し、各配線をコルゲート、PVCチューブにてシールド済ですので、断線や熱による劣化等耐久性を考慮した設計です。
複雑な制御はすべてモジュール側で変換処理を行い、ハロゲン仕様車をLED仕様車と同等の制御方式に適合させています。回路自体を最適化することで、LEDヘッドライトへの換装を安全かつ確実に実現します。

■商品内容
Dual-Beam Sync Module×1
入力ケーブル×1
電源ケーブル×1
出力ケーブル(S)×1
出力ケーブル(L)×1
メインコネクタ変換ハーネス×2(L/R)
ウインカー変換ハーネス×2(L/R)
レベライザ変換ハーネス×2(L/R)

■接続配線詳細
車体側
3P(H4)コネクタ×1(片側)
2Pスモールコネクタ(L/R)×2
2Pウインカーコネクタ(L/R)×2
3Pレベライザコネクタ(L/R)×2
バッテリーターミナル+/-(電源ケーブル)

モジュール側
2Pコネクタ電源ケーブル×1
4P入力側コネクタ×1
4P出力側コネクタ×2

純正LEDヘッドライト側
8Pコネクタ(L/R)×2
2Pウインカーコネクタ(L/R)×2
3Pレベライザコネクタ(L/R)×2
